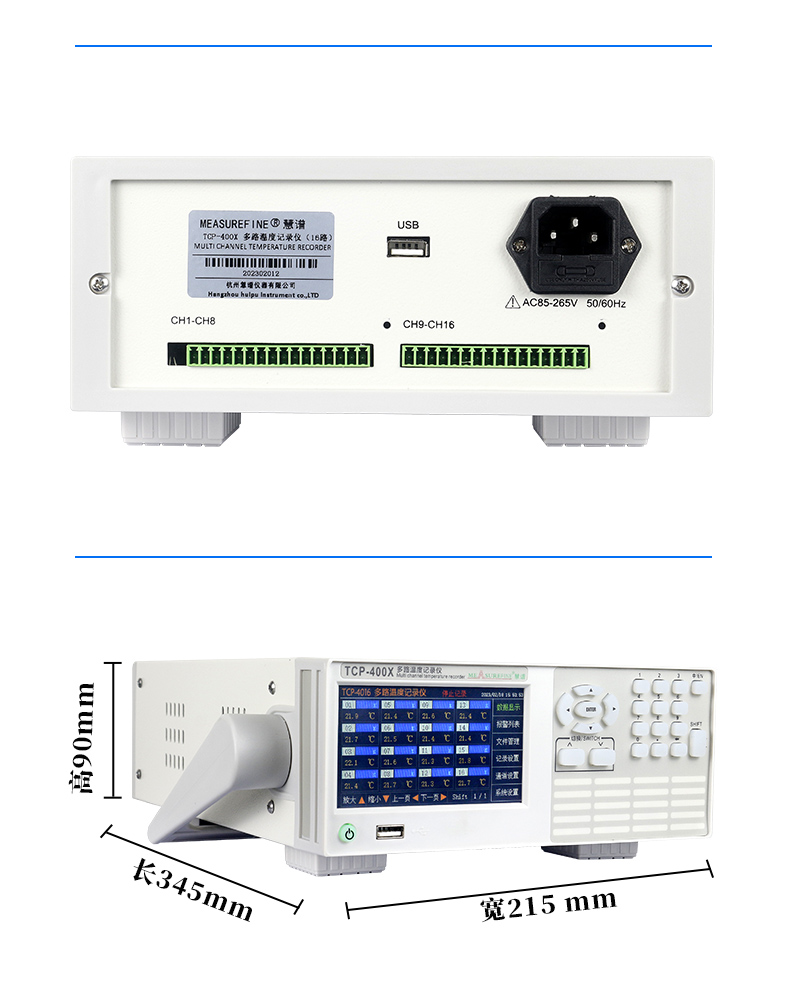

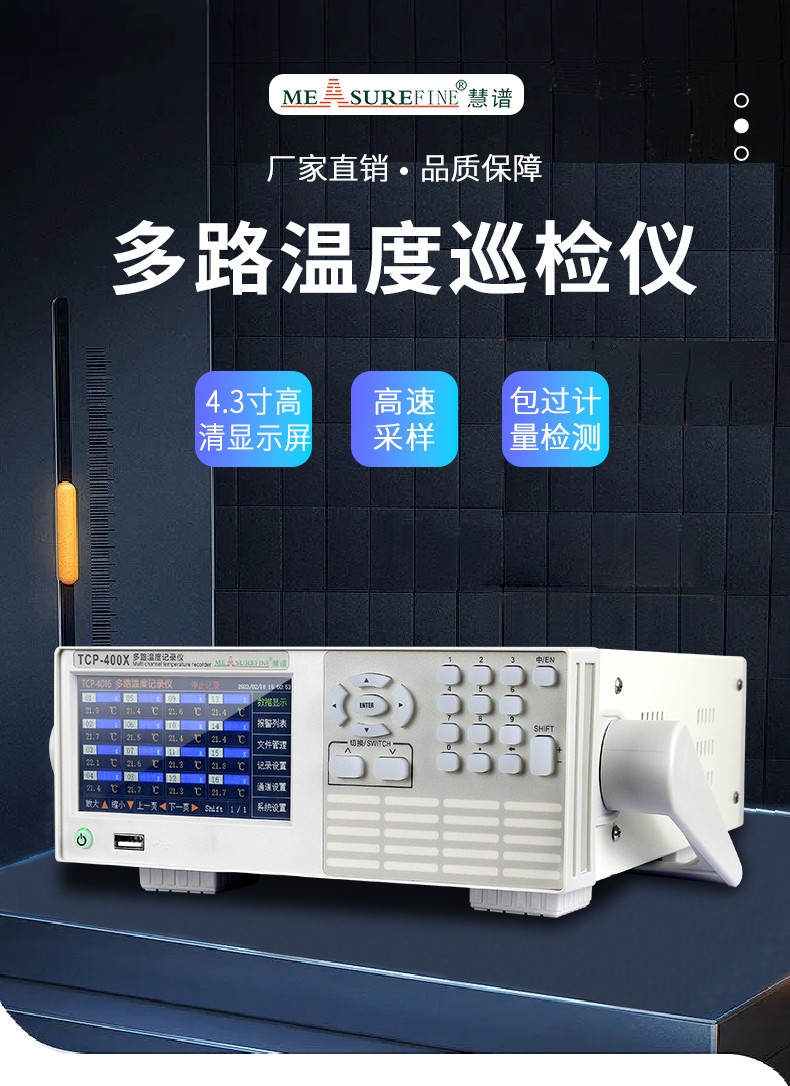

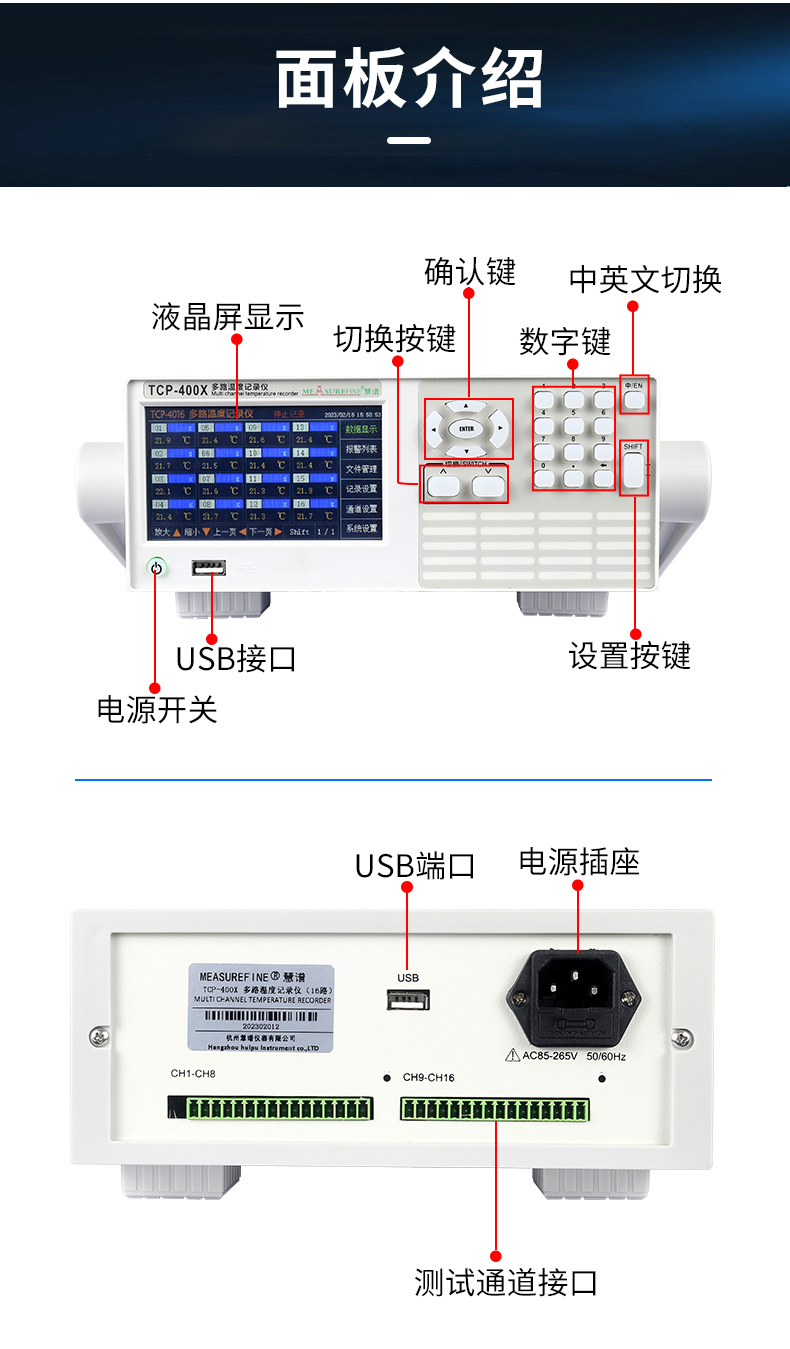

TCP-400X 系列多路溫度記錄儀是一款精確快速、穩定可靠、功能齊全、操作方便、高性價比的 測溫儀器。以其豐富的顯示畫面、靈活的操作方式以及強大的記錄、運算和管理功能獲得了極其廣 泛的應用。該多路溫度記錄儀主要由觸控液晶屏、按鍵、ARM 微處理器為核心的主板、主電源、隔 離采樣板、溫度探測器等構成：

 高清觸控 4.3 寸液晶屏且帶有實體按鍵，觸摸靈敏，穩定可靠；

 主板采用高速、高性能 32 位 ARM 微處理器，具有采樣速度快，效率高等優點，

 每個通道可獨立兼配不同類型的熱電偶型號，兼容性強，可根據實際應用需求進行任意搭配選 擇。使用時只需根據實際需求將熱電偶接入采樣端子上即可，切換便捷。

 通過 U 盤將數據保存，可通過上位機軟件打開數據分析和轉儲到計算機中，

 數據顯示界面清晰明朗，

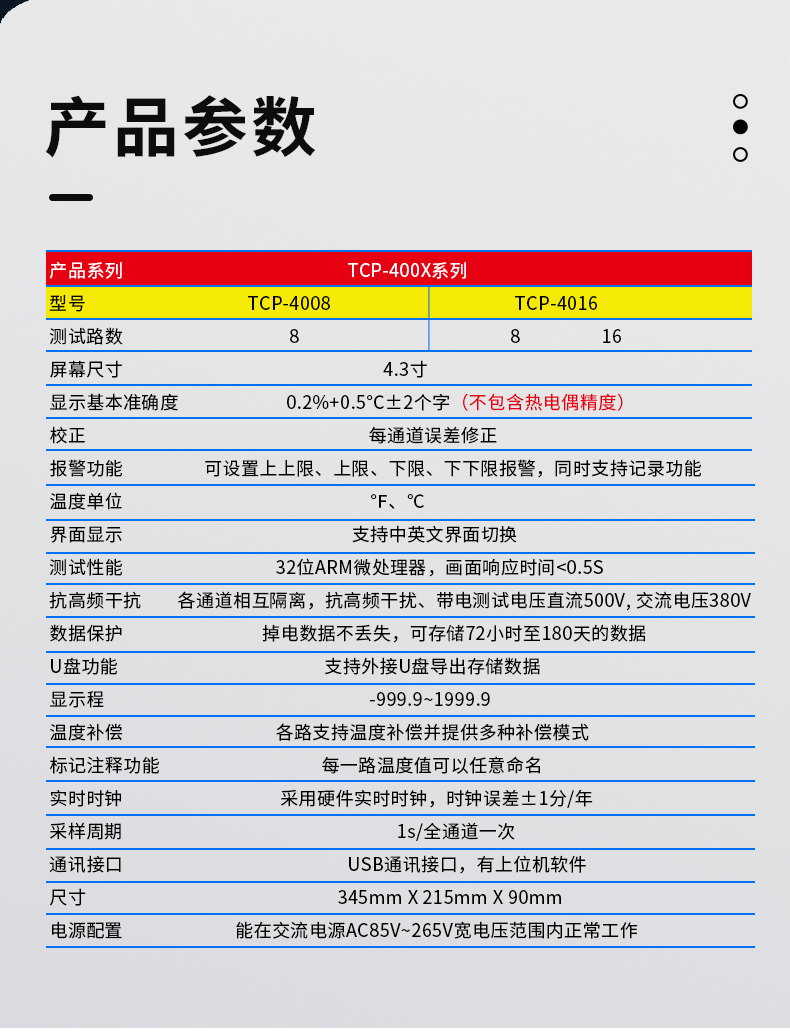

 儀表測量、顯示基本準確度 0.2%+0.5℃±2 個字（不含熱電偶精度）

 可參數設置多點報警功能，報警數據亦會存儲，可根據需要導出查看。

1、功能特點

1.1 顯示特點

 采用高速、高性能 32 位 ARM 微處理器，畫面響應時間小于二十分之一秒，顯示流暢順滑不卡頓；

 數據可通過數據界面不僅可以觀看實時溫度數據，還可以顯示時間內的最大值、最小值和平均 值），溫度單位有選擇顯示℃和 F;

1.2 數據特點

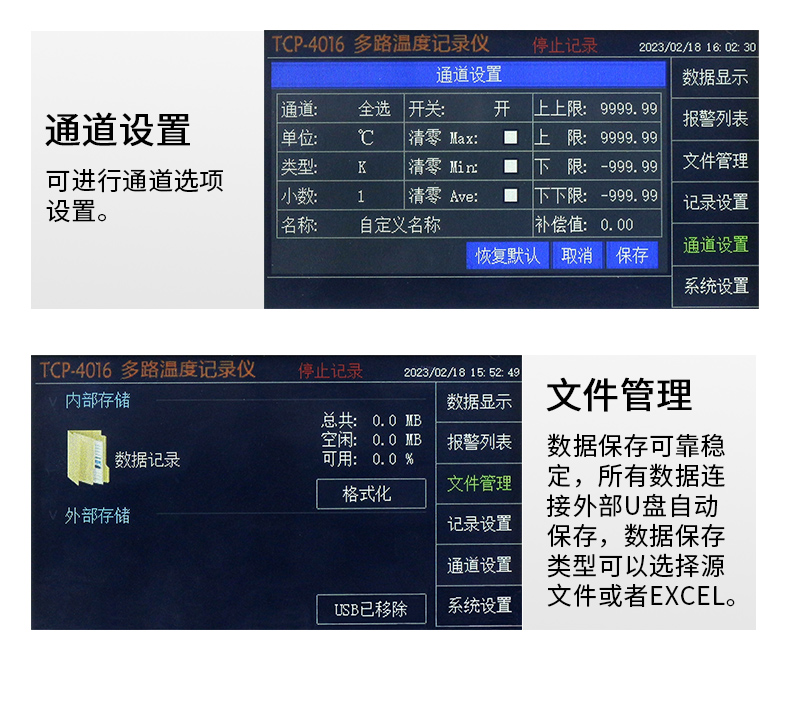

 數據保存可靠穩定，所有數據連接外部U 盤自動保存，數據保存類型可以選擇源文件或者 EXCEL， 源文件在上位機軟件上打開可以顯示數據、曲線、柱形等，方便日后分析，并且確保所有歷史 數據及組態參數不會因掉電而丟失。

 數據保存時間長，根據 U 盤容量而定，建議使用 8GB 品牌 U 盤，以 8GU 盤為例，記錄間隔時間 不同，可存儲 72 小時至 180 天的數據

 每一路的數據都支持補償信號輸入、補償信號輸入設置簡單，補償可選范圍廣，可達-273~8000， 補償方式多樣選擇，分別為直接補償和線性補償。

1.3 采樣特點

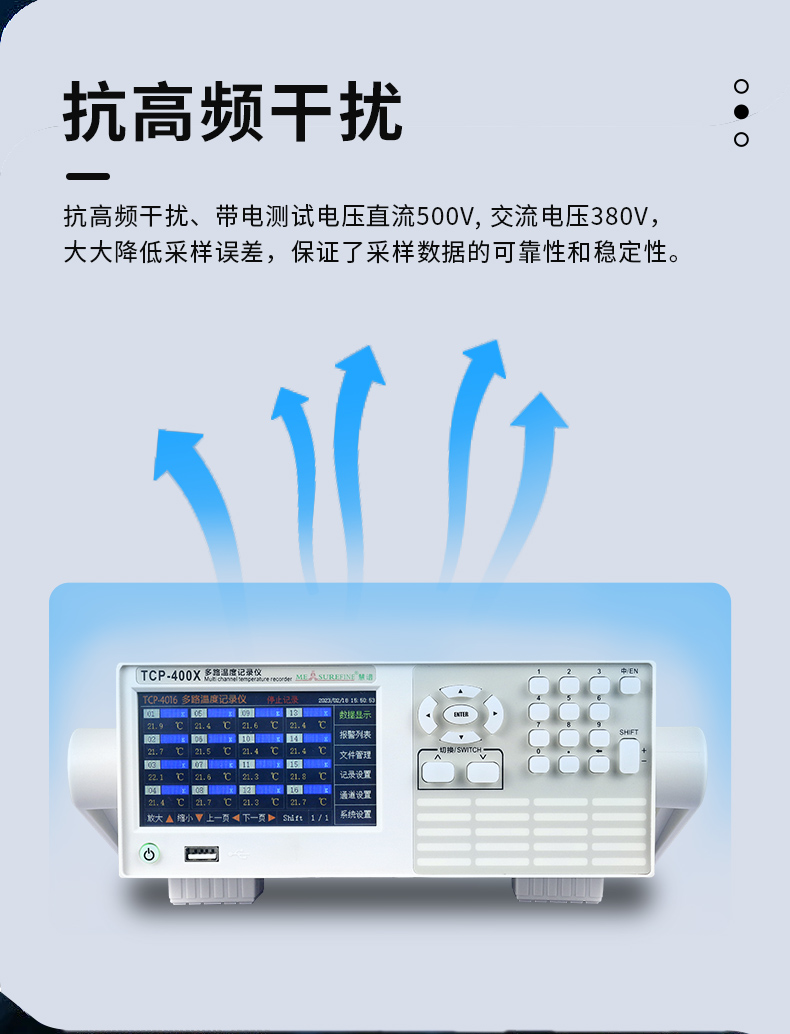

 數據采樣與輸入控制全隔離，每個采樣通道之間相互隔離，抗高頻干擾、帶電測試電壓直流 500V, 交流電壓 380V，大大降低采樣誤差，保證了采樣數據的可靠性和穩定性。

 采樣速率：1S/通道,

1.4 報警特點

 在數據主界面中，每個通道都具有報警顯示，同時指示各路通道的下下限、下限、上限、上上 限報警，各通道的報警界限都可在設置中調整，適應各種場合應用；報警后同樣可以自動保存 在外部 U 盤，掉電不丟失，

 報警信息顯示數目多達 100 條，顯示包括報警時間、報警通道、超越界限和報警時實際測量值。

1.5 產品優勢

 可同時實現最高 16 通道溫度數據采集、記錄、顯示和報警；

 采集記錄可導出，不需要筆和紙記錄，日常維護工作量非常小，運行費用低；

 每一路溫度值可以任意命名，方便采樣的工程位號、工程單位的記錄區分；

 實時時鐘，采用硬件實時時鐘，掉電鋰電池供電，最大時鐘誤差±1 分/年；

 內置 GBK 漢字庫，使用全拼輸入法輸入，因此參數輸入設置十分方便；

 標準串行通訊接口，帶光耦隔離的 RS232C/RS485 和 USB 2.0 高速接口，與上位機計算機通訊便 捷；通訊協儀有慧譜自定義和標準 MODBUS 可選，只需在儀器內部設置內更改即可，無需定制

 自主研發的開關電源，能在交流電源 AC85V~265V 寬電壓范圍內正常工作，適合不同環境下使用， 安全可靠

2、輸入信號

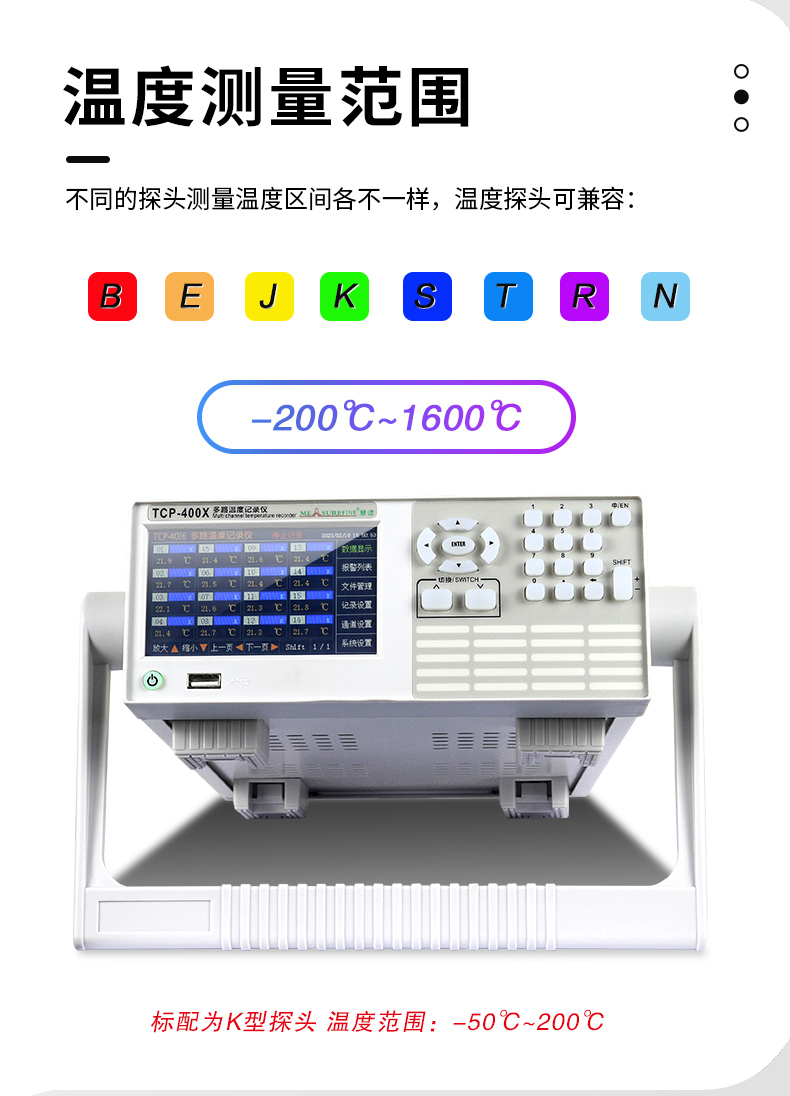

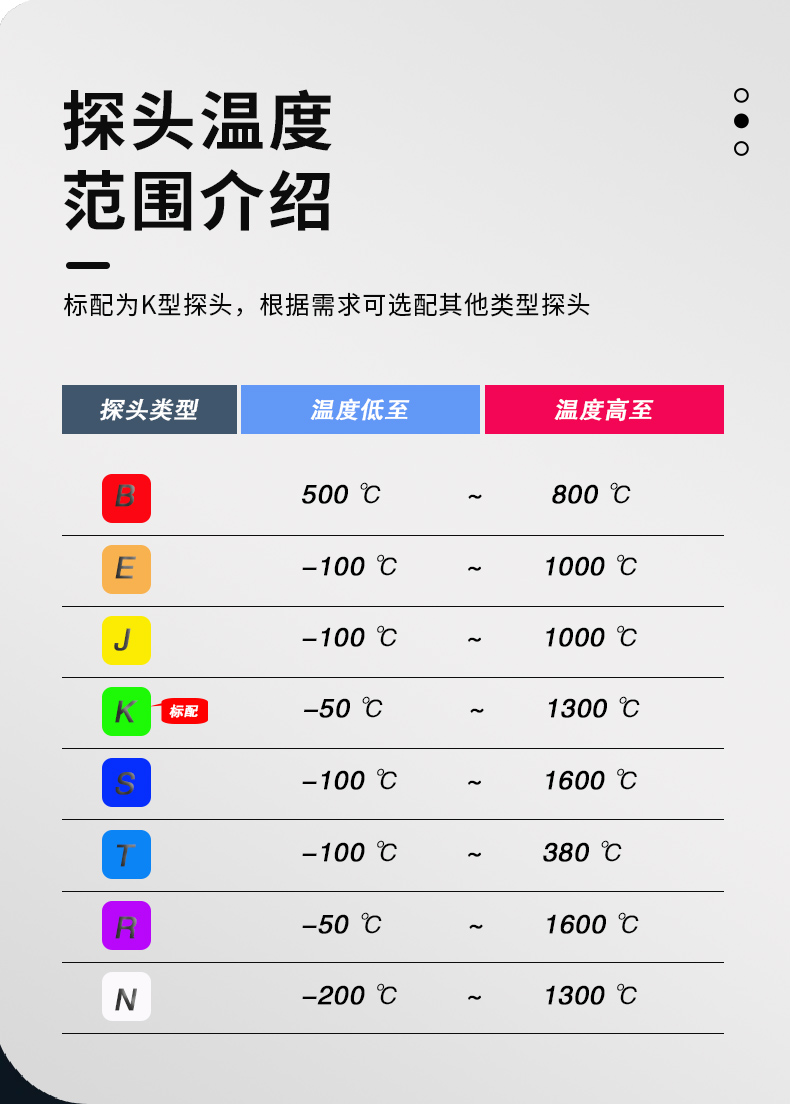

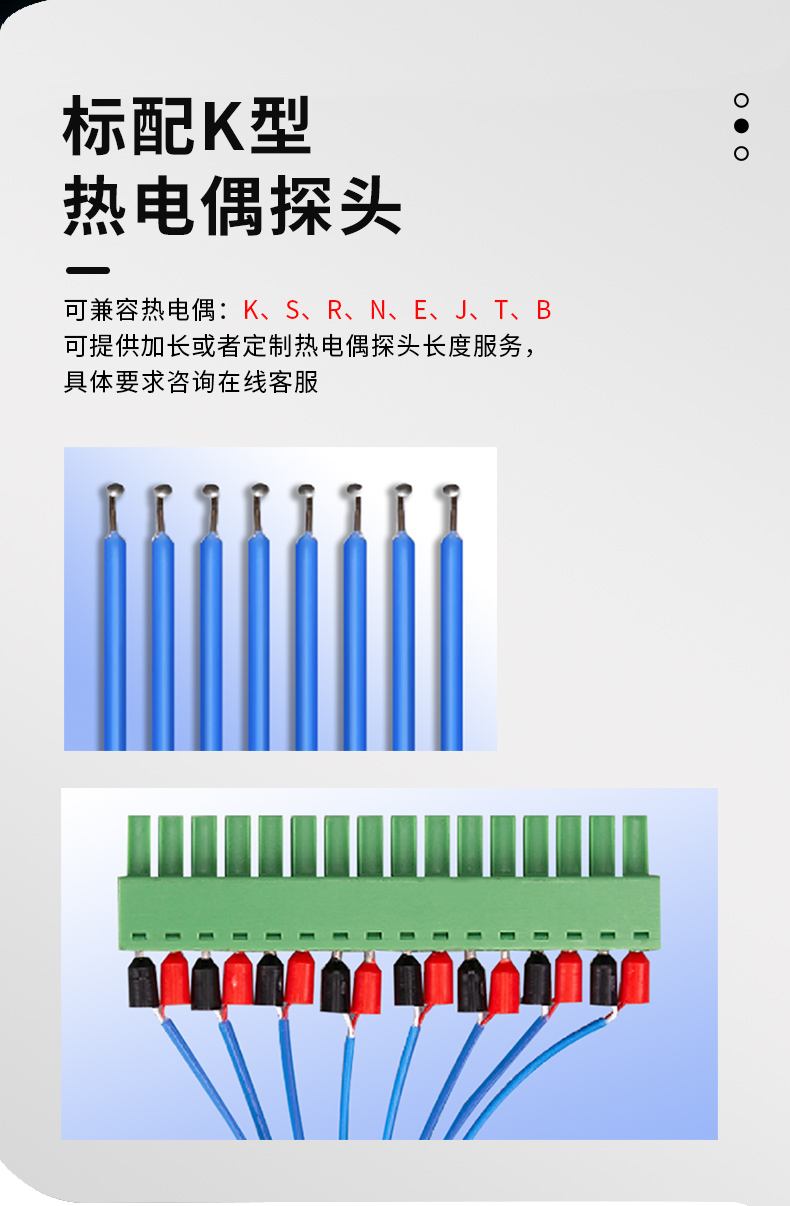

兼容多種信號輸入，通過按鍵選擇輸入類型，隔離萬能輸入，無需跳線器。具體類型如下： 熱電偶：K、S、R、N、E、J、T、B；

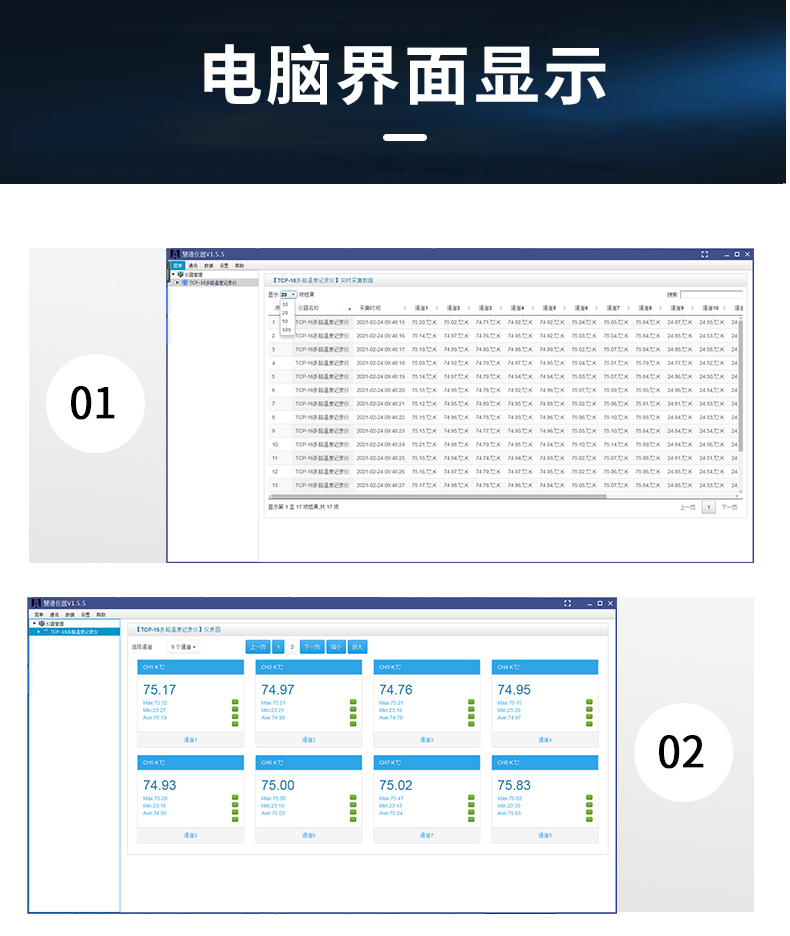

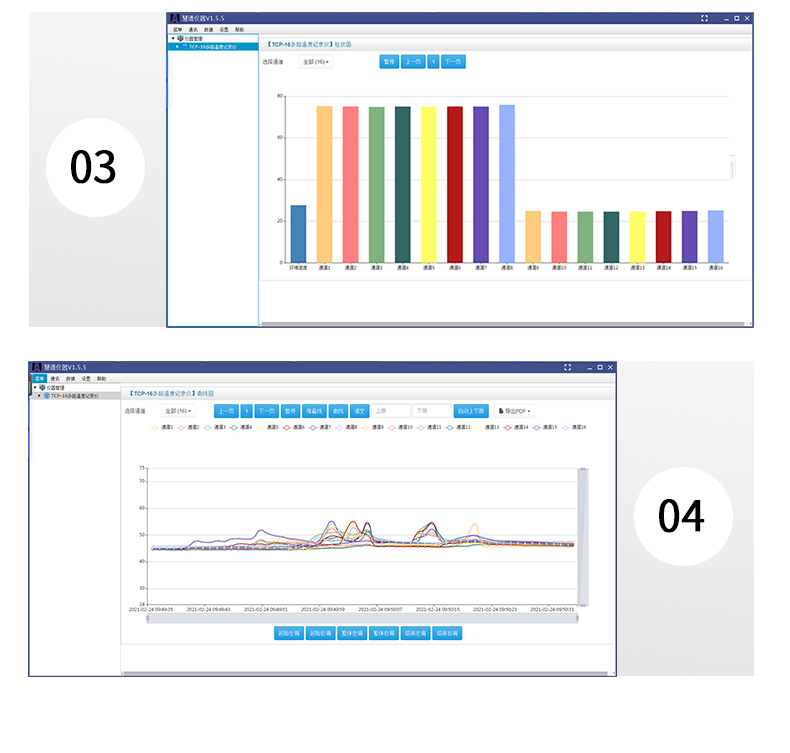

3、上位機軟件 儀器標配慧譜上位機軟件，軟件功能豐富、易用，可以導入及導出儀器測量的所有參數（數值、 曲線、柱形），可查看歷史數據和實時數據，方便任意時間段分析，軟件還可在局域網內手機查看， 方便遠程查看。

4、報警輸出 繼電器輸出：觸點容量 AC220V，3A，根據報警值輸出常開、常閉信號，可定制每個通道獨立的 信號輸出。
